粉煤灰烘干机
粉煤灰烘干机

产品简介

       粉煤灰烘干机主要用于烘干一定湿度范围内颗粒物料,如火力发电行业所产的水渣。建材水泥行业用的高炉矿渣。小粒度粘土,化工行业用于不起化学变化、不怕高温及烟尘弄脏的小颗粒物料。根据不同行业对烘干后物料终水份要求,烘干后的物料含水量可以达到1—0.5%以下。

       粉煤灰式烘干机具有结构紧凑、构造简单、布局合理,提高物料与热能的热交换率,使物料烘干效果好;基础投入少,仅是相同产量单筒烘干机的二分之一,减少了一次性投入;运行可靠、能耗低、热效率高;同时,容易实现自动化控制,减少操作人员,节约劳动力资源。

工作原理

       粉煤灰在干燥过程中湿粉煤灰经由带式输送机进入滚筒打散设备,经过快速打散的块状滚筒进入呈负压的干燥机后分以下四个工作区:

       一是导料区:湿粉煤灰进入此区与高温负压热风接触后被迅速蒸发出大量水分,粉煤灰在大导角的抄板抄动下,形不成粘结便被导入下一个工作区;

       二是清理区:湿粉煤灰在此区被抄板抄起形成料幕状态,物料落下时易形成粘结滚筒壁现象,在此区由于设备设计有清扫装置,清扫装置可以快速清理掉粘结筒壁的粉煤灰,在这个过程中,清扫装置对于物料 团球结块也起破碎作用,从而增加了热交换面积,提高传热传质的效率,提高了干燥速率;

       三是倾斜扬料板区:此区是低温干燥区,粉煤灰在此区已呈低水分松散状态,此区已不具有粘结现象,经过热交换后成品达到所要求的水分要求,运动进入 的出料区;

       四是出料区:干燥粉煤灰在此区不设抄板,物料在此区滚动滑行至排料口,完成整个干燥过程。

技术优势

       粉煤灰式烘干机具有结构紧凑、构造简单、布局合理,提高物料与热能的热交换率,使物料烘干效果好;基础投入少,仅是相同产量单筒烘干机的二分之一,减少了一次性投入;运行可靠、能耗低、热效率高;同时,容易实现自动化控制,减少操作人员,节约劳动力资源。

       1、烘干快 效率高

       粉煤灰/炉渣烘干机具有耐高温的特点,能够使用高温热风对物料进行。

       2、干燥原料广泛

该机采用物料与热气流顺流烘干工艺,适用范围广。它能适应煤、粉煤灰、铁粉等各种原材料的烘干,也适用于冶金、化工等部门的各种散状物料的烘干。

       3、处理能力大 热源广泛

       粉煤灰烘干机处理能力大,燃料消耗少,干燥成本低,热源可选择煤,天然气,生物质燃料,电等。

       4、扩展能力强

       可扩展能力强,设计考虑了生产余量,即使产量小幅度增加,也无需更换设备。

       5、磨损低 寿命长

       设备采用调心式拖轮结构,拖轮与滚圈的配合好,大大降低了磨损及动力消耗。

       6、设计先进,自动化程度高

       专门设计的挡轮结构,大大降低了由于设备倾斜工作所带来的水平推力,抗过载能力强,筒体运行平稳,可靠性高。

粉煤灰烘干机技术参数

型 号规格
Φ2.0×6m
规格
Φ2.5×6.5m
规格
Φ3.0×7m
规格
Φ3.2×7m
外筒内径 m2.02.53.03.2
外筒长度 m66.577
筒体容积 m318.8431.8950.2656.30
筒体转速 rpm4-6.54-6.54-6.54-6.5
矿渣初水份 %20
矿渣终水份 %1-3
粉煤灰初水份 %20
粉煤灰终水份 %1-3
是高进气温度 ℃700-750℃700-750℃700-750℃700-750℃
生产能力 t/h粉煤灰10-15粉煤灰15-20粉煤灰25-35粉煤灰35-45
矿渣22-25矿渣30-35矿渣40-50矿渣55-65
耗煤量KG/H 17-24KG/H 17-20KG/H 17-20KG/H 17-20
电动机型号Y2-160m-4EY2-132m-4EY2-132m-4EY2-160m-4
电动机功率 KW5.5×27.5×27.5×411×4
减速机型号XWD-5.5KW-8XWD-5.5KW-5XWD-7.5KW-8XWD-7.5KW-8
减速机速比 129292929

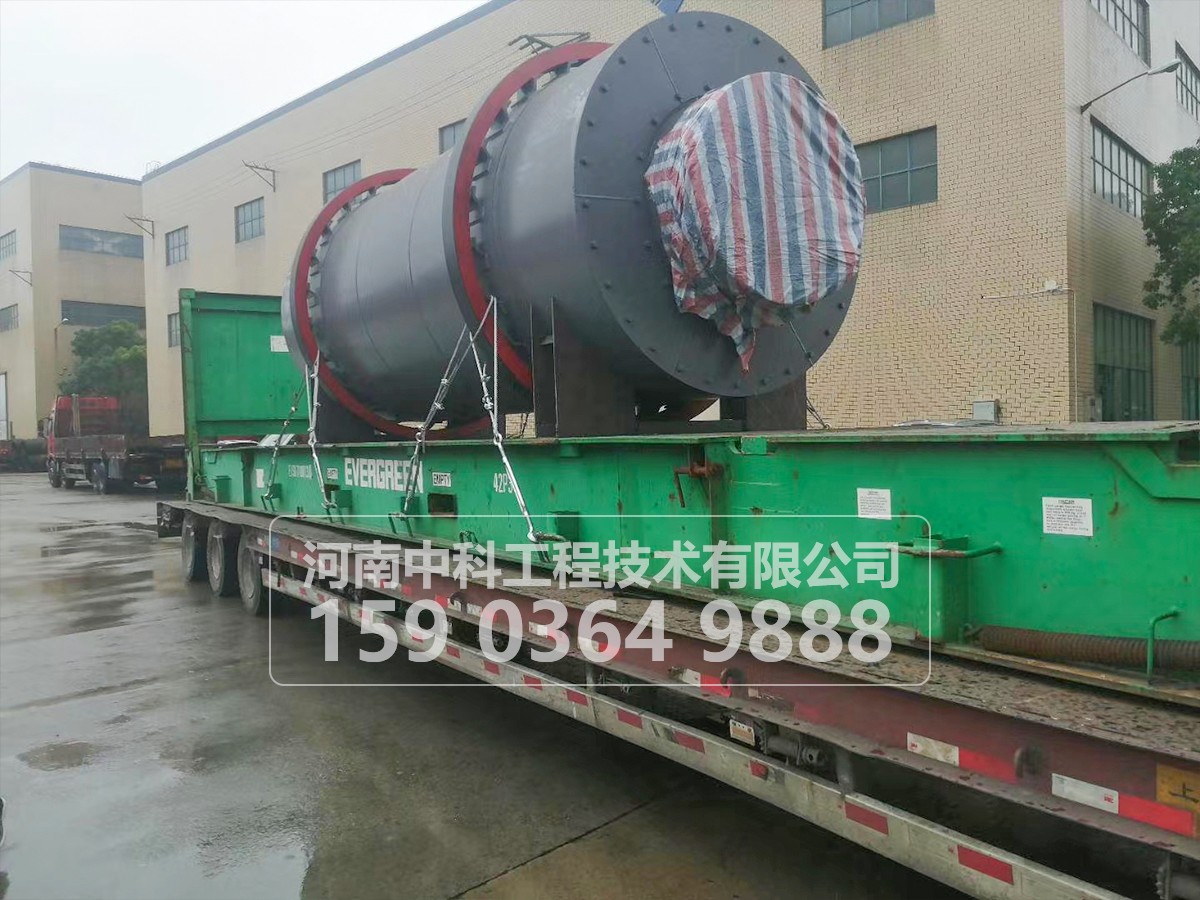

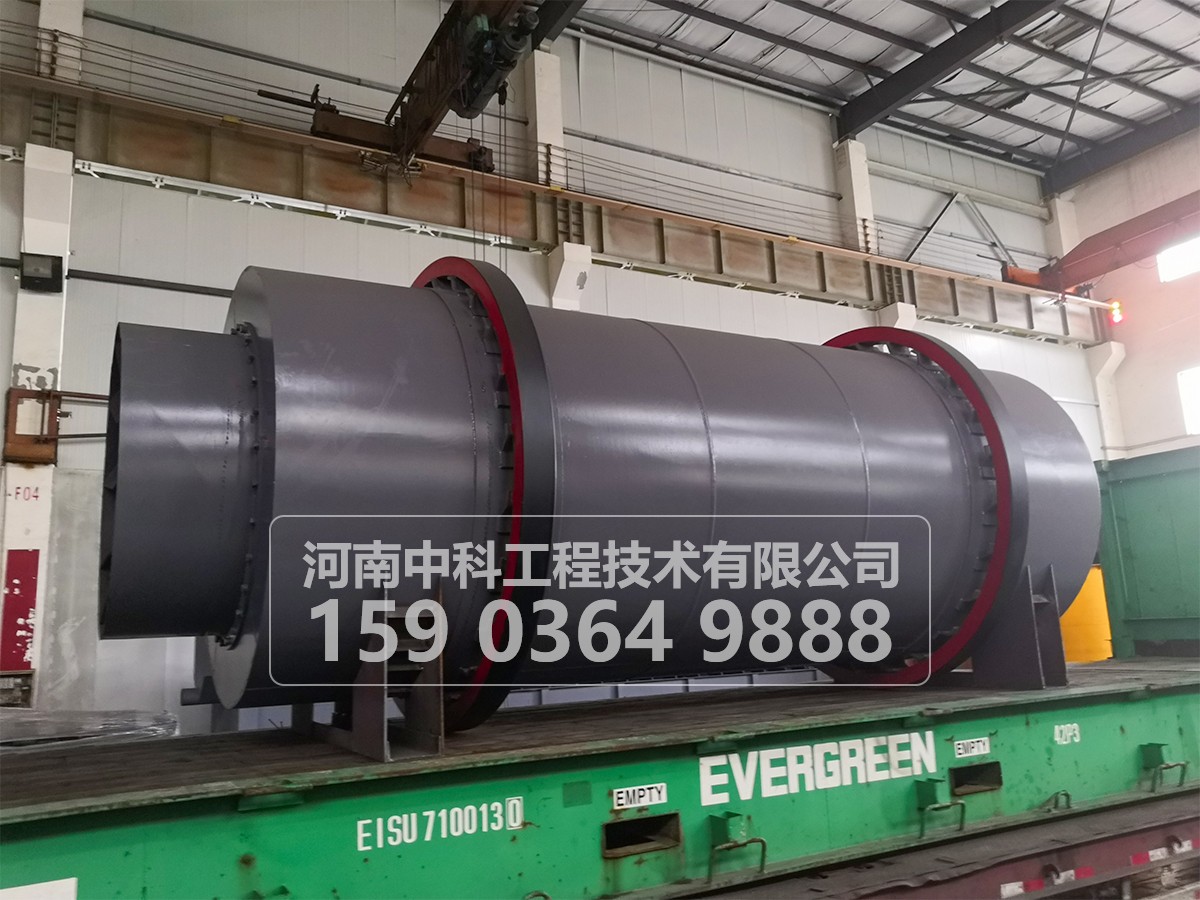

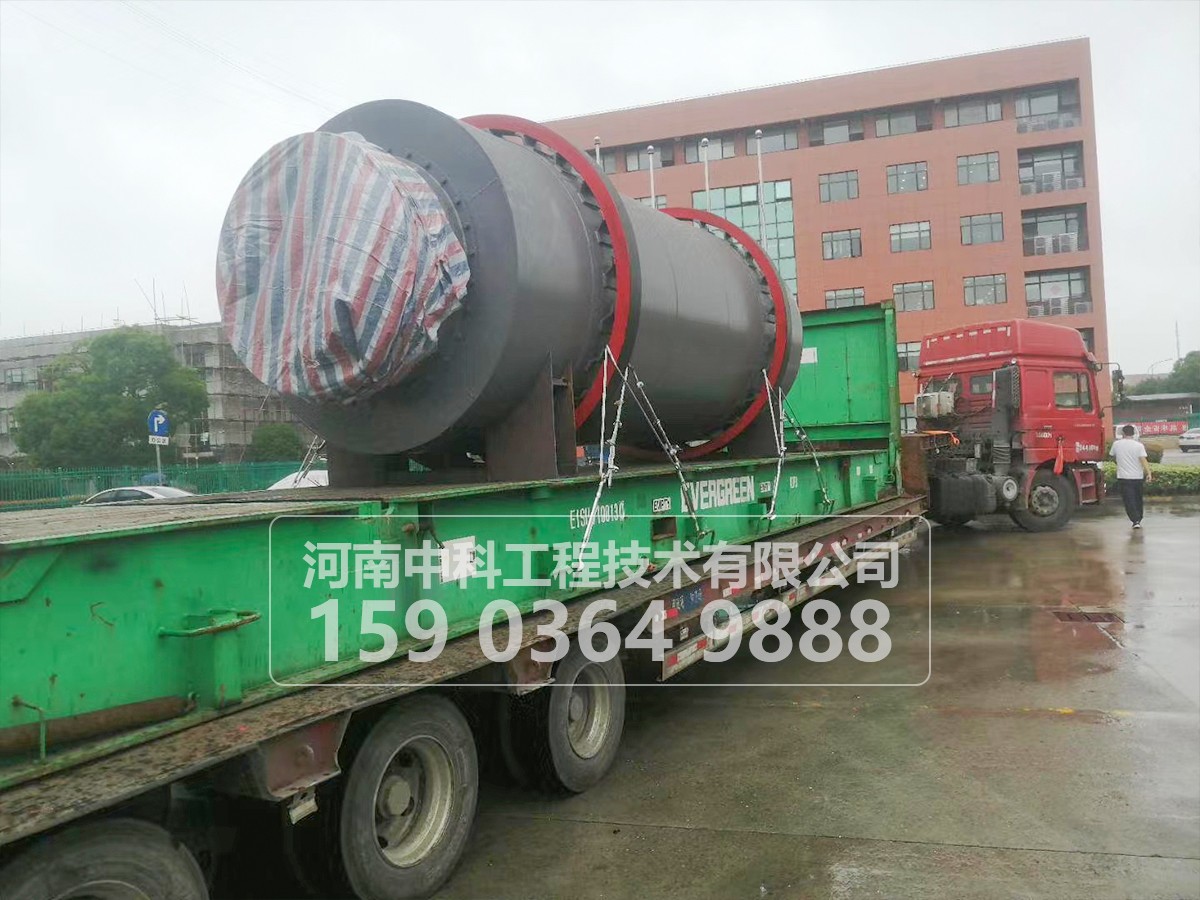

粉煤灰烘干机图片
